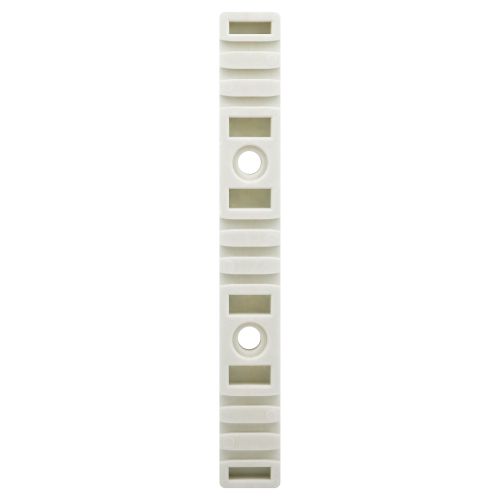

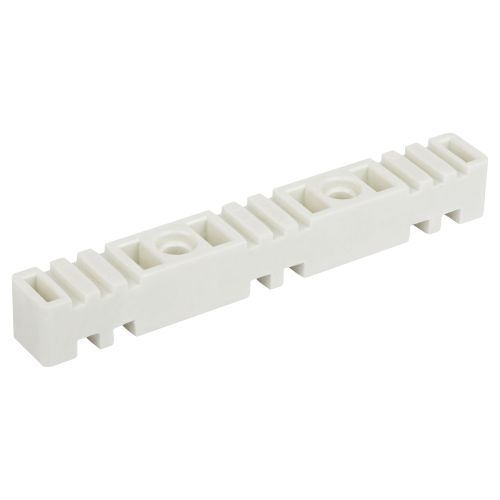

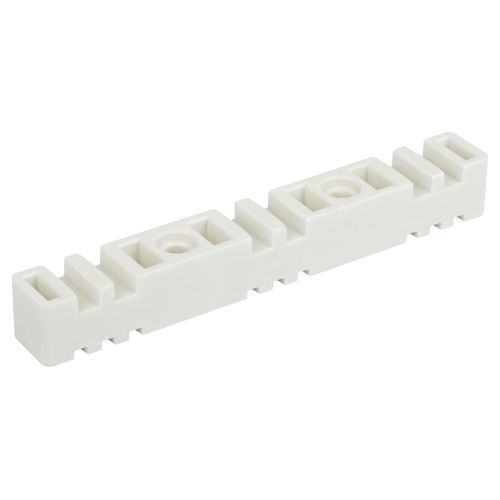

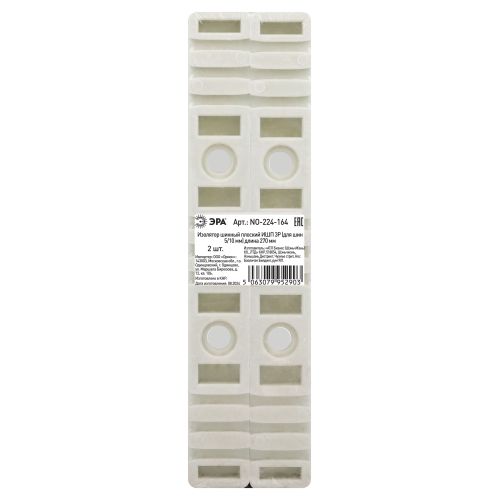

Изолятор шинный плоский NO-224-164 ИШП 3п для шин 5/10мм L270мм Эра Б0065684

Изолятор шинный плоский NO-224-164 ИШП 3п для шин 5/10мм L270мм Эра Б0065684

Описание товара

Изоляторы шинные плоские типа ИШП применяются для монтажа плоских медных и алюминиевых силовых шин в составе шинных сборок в низковольтных комплектных устройствах (НКУ) до 4000 А. Система изоляторов для плоских шин применяется в распределительных НКУ для организации горизонтальных и вертикальных сборок шин:
•   вводно-распределительных устройств,
•   главных распределительных щитов,
•   щитов распределения ЩР и т. п.
Особенности конструкции:
•   Изоляторы имеют двух-, трех- и четырехфазное исполнение с пазами для установки шин с обеих сторон.
•   В корпусе ИШП с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
•   Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек (болтов) и гаек (в комплекте не идут).
•   Простота конструкции изоляторов обеспечивает высокую скорость сборки шинных систем.
•   Материал изоляторов: композитный SMC-компаунд, армированный стекловолокном.
•   Рекомендуется использовать совместно с комплектом изоляторов соединительных шпилек.

Характеристики

Вес и габариты
Длина (мм)	270
Высота (мм)	20
Ширина (мм)	80
Вес (грамм)	420
Прочие
Производитель	Эра
Артикул	Б0065684
Бренд	Эра
Высота	0.02
Длина	0.27
Кол-во штук в упаковке	1
Количество полюсов	3
Максимальный расчетный ток, А	4000 А
Межшинное расстояние	100 мм
Ширина	0.08
