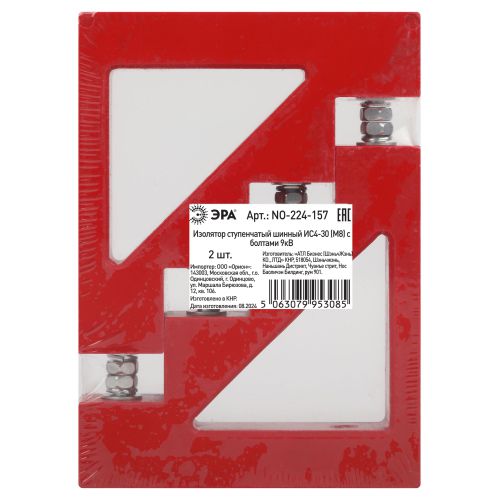

Изолятор шинный ступенчатый NO-224-157 ИС4-30 М8 с болтами 9кВ Эра Б0065655

Изолятор шинный ступенчатый NO-224-157 ИС4-30 М8 с болтами 9кВ Эра Б0065655

Описание товара

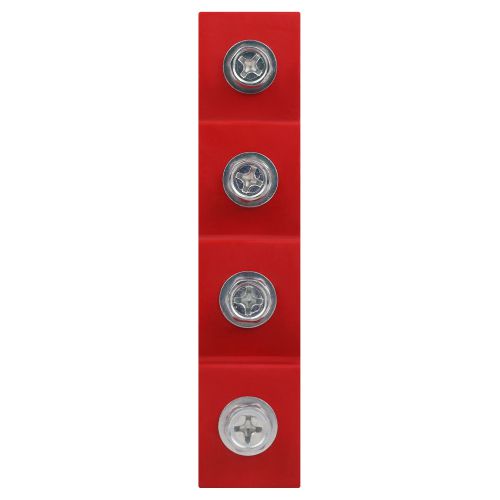

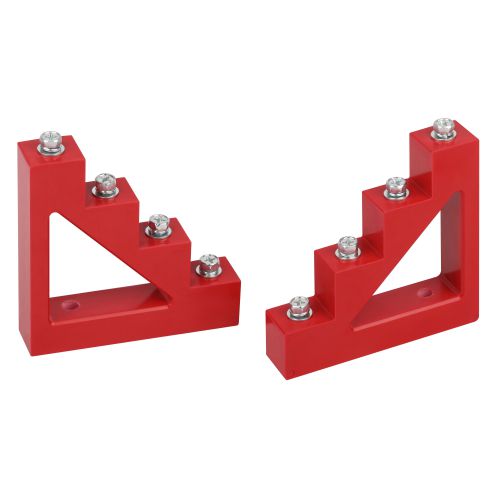

Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.
Особенности конструкции:

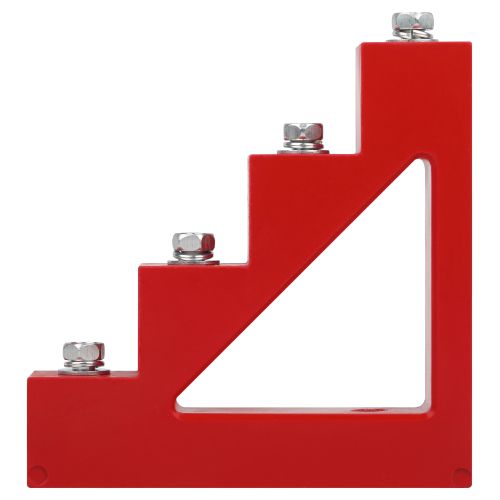

•   Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.

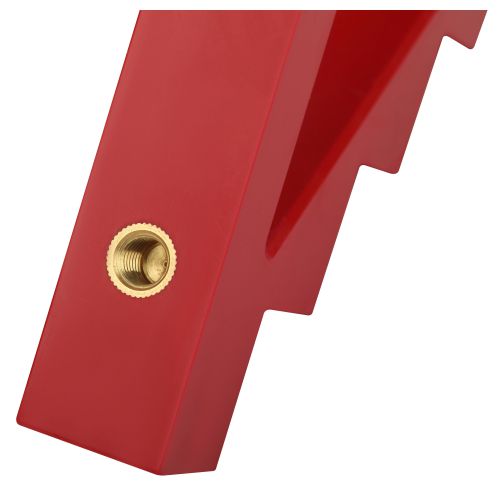

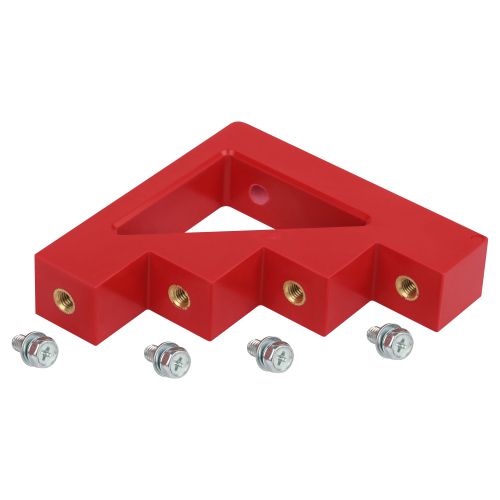

•   Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.
•   Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
•   Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
•   Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.

Характеристики

Вес и габариты
Длина (мм)	150
Высота (мм)	50
Ширина (мм)	150
Вес (грамм)	150
Прочие
Производитель	Эра
Артикул	Б0065655
Бренд	Эра
Высота	0.05
Длина	0.15
Кол-во штук в упаковке	1
Количество полюсов	4
Максимальный расчетный ток, А	700 А
Межшинное расстояние	33 мм
Ширина	0.15
