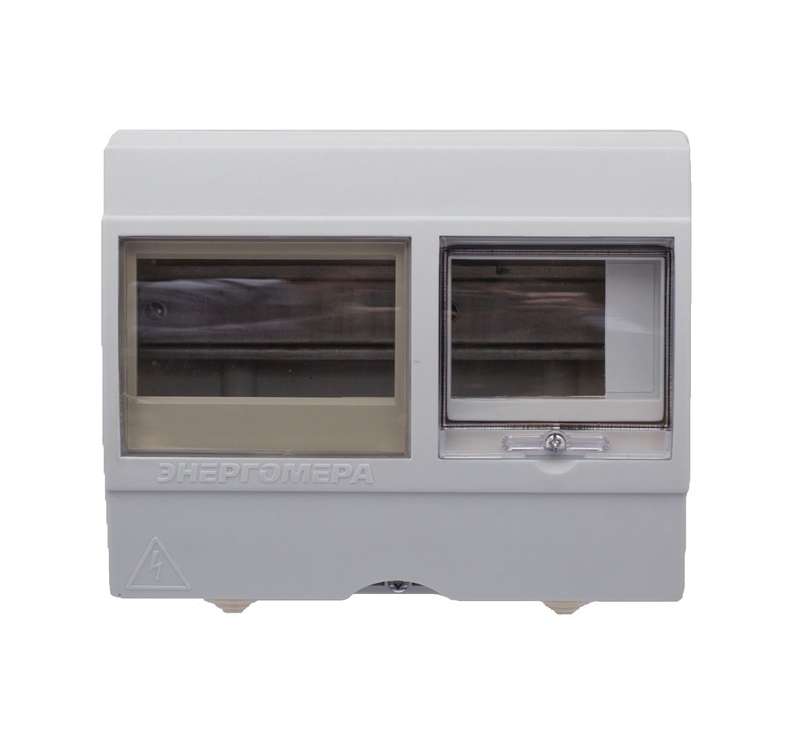

Корпус КШН6Р-12 Энергомера 106001004009605

Корпуса пластиковые серии КШ6 «ЭНЕРГОМЕРА» предназначены для изготовления квартирных вводных щитков наружной и внутренней установки, путём встраивания в них электрооборудования (счетчики электрической энергии, автоматические выключатели, устройства защитного отключения (УЗО) и др.).
Конструктивные особенности
· Корпус по месту установки и материалу изготовления имеет два климатических исполнения - У1 и У2.
· Корпуса обеспечивают защиту установленного в нем оборудования от неблагоприятных воздействий внешних факторов.
· Наличие прозрачных окон учетного и аппаратного отсеков с местом под пломбировку и пломбировочные винты.
· Кожух корпуса имеет пломбировочное место в нижней части.
· Сальниковые вводы, находящиеся внизу корпуса, обеспечивают ввод (вывод) силовых линий и дополнительную защиту электрооборудования.
· Крепление корпуса к стене производится в 4-х местах через отверстия диаметром 6 мм без демонтажа аппаратов.
· Корпуса предусматривают установку счетчиков реечного исполнения или монтажа на поверхность.
· Окно в корпусе имеет выламывающиеся заглушки для установки аппаратов
· Корпуса предназначены для установки:
o КШН6Р-1 однофазного счетчика в корпусе R5 с возможностью установки не более 4 однополюсных автоматических выключателей;
o КШН6Ш-3 однофазного счетчика в корпусе S4, S6, S7 с возможностью установки не более 4 однополюсных автоматических выключателей;
o КШН6Р-2 трехфазного счетчика в корпусе R31 с возможность установки не более 6 однополюсных автоматических выключателей.
· Корпуса имеют степень защиты IP 54 по ГОСТ 14254-2015:
o c закрытой дверцей с лицевой стороны - не ниже IP54;
o при открытой дверце или ее отсутствии - IP20.
