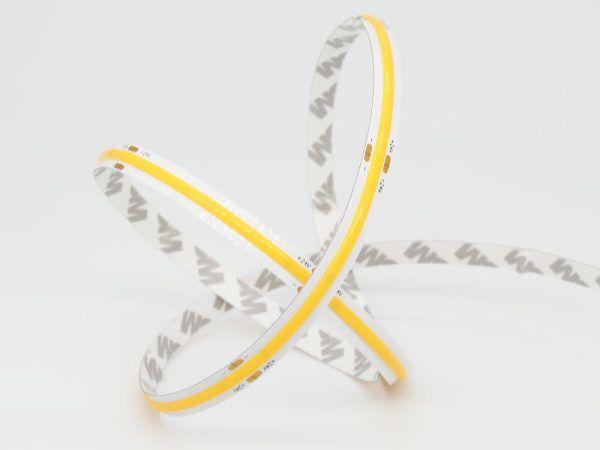

Лента светодиодная 15Вт/м 24В 4000К 10мм IP20 SMD COB 480LED/м (уп.5м) VARTON VLS-20-15-COB-10-480-40

Лента светодиодная 15Вт/м 24В 4000К 10мм IP20 SMD COB 480LED/м (уп.5м) VARTON VLS-20-15-COB-10-480-40

Описание товара

Профессиональная светодиодная лента Varton DC24 предназначена для декоративной подсветки в интерьерах или дополнительного освещения на объектах HoReCa, а также в магазинах, офисах и других общественных помещениях. Для удобства установки и эксплуатации в ассортименте доступны различные комплектующие и аксессуары.

Характеристики

Прочие
Производитель	VARTON
Артикул	VLS-20-15-COB-10-480-40
Бренд	VARTON
Высота	0.
Высота/глубина	2 мм
Длина	0.
Длина секции	50 мм
Длина, мм	5000 мм
Индекс цветопередачи	90-100 (класс 1А)
Исполнение	Лента
Источник света	LED несменный
Класс защиты от поражения электрическим током	III
Кол-во штук в упаковке	5
Количество источников света на метр	480
Количество полюсов	2
Максимальная мощность	75 Вт
Минимальный радиус изгиба	50 мм
Напряжение лампы по	24 В
Напряжение лампы с	24 В
Потребляемая мощность 1 метра, Вт	15 Вт
Род тока	Постоянный ток (DC)
С адаптером подключения	Нет
С защитной крышкой	Нет
С набором для монтажа	Да
Самоклеящийся	Да
Световой поток 1 метра	1428 лм
Способ монтажа	Поверхностный
Способ присоединения	Зажимной контакт
Степень защиты IP	IP20
Угол распределения светового потока	126.5 град.
Устройство управления	LED рабочее устройство управляемый напряжением
Цветность	Белый
Цветовая температура по	4000 К
Цветовая температура с	4000 К
Ширина	0.
Ширина, мм	10 мм
