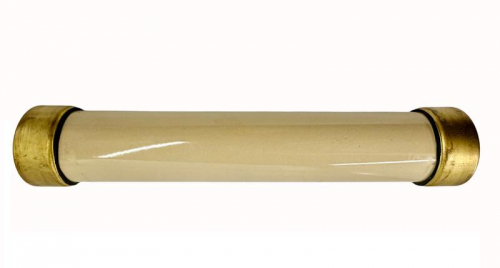

Патрон к предохранителю ПТ 1.2-10-40-12.5 У3 исп. (ТУ) нестандарт Электрофарфор ЦБ-00002022

Патрон к предохранителю ПТ 1.2-10-40-12.5 У3 исп. (ТУ) нестандарт Электрофарфор ЦБ-00002022

Описание товара

Патроны (предохранители) ПТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий в сетях трехфазного переменного тока с частотой 50 Гц и номинальным напряжением 10 кВ. Патрон (предохранитель) типа ПТ используется как заменяемый элемент к высоковольтным предохранителям ПКТ.

Функциональное назначение устройства - селективное отключение защищаемой цепи при превышении допустимого значения протекающего тока, в том числе в режимах короткого замыкания (КЗ), характеризующихся токами величиной в тысячи ампер.

Принцип действия патрона основан на токоограничивающем эффекте: при перегорании плавкой вставки возникает дуговой разряд, который ликвидируется посредством деионизации плазменного канала. Процесс гашения дуги реализуется в объёме кварцевого песка, заполняющего внутреннюю полость патрона. Микропространства между песчинками обеспечивают интенсивную деионизацию, препятствуя распространению дуги и исключая попадание токов КЗ на защищаемое оборудование.

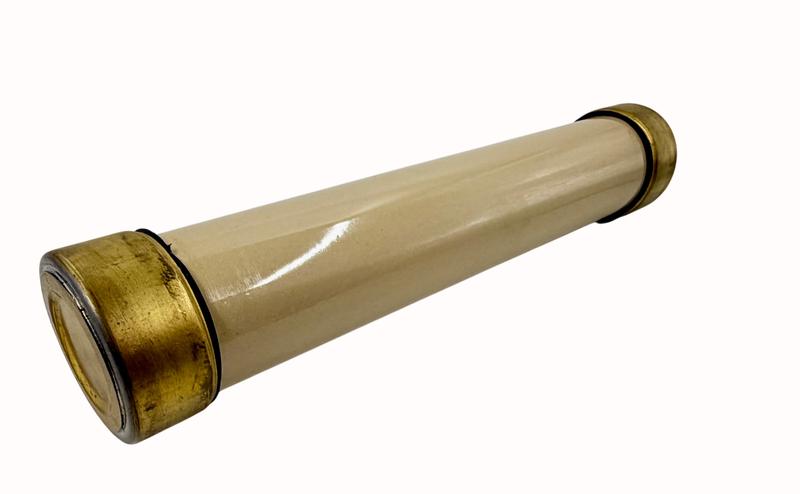

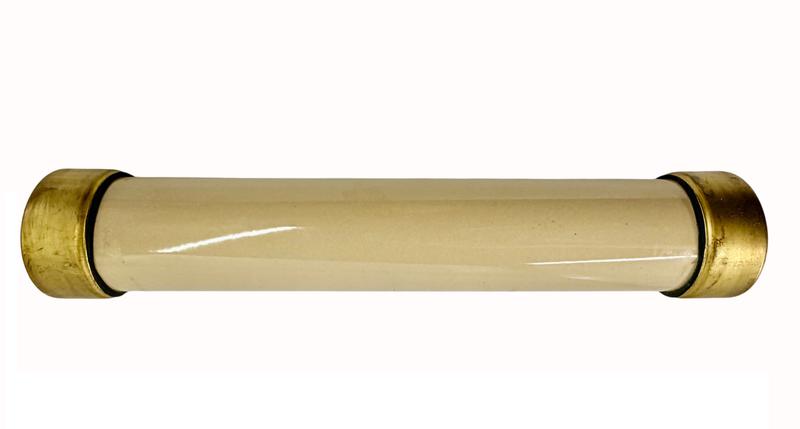

Конструктивно патрон ПТ включает следующие элементы: фарфоровую изоляционную трубку, выступающую в роли корпуса; плавкую вставку, размещённую внутри трубки; кварцевый песок, заполняющий внутренний объём для обеспечения дугогашения; два герметично завальцованных цоколя, обеспечивающих механическое крепление и электрический контакт патрона в держателях предохранителя ПКТ.

Характеристики:
Класс напряжения: 6 кВ
Диаметр: 72 мм
Длина: 464 мм

Характеристики

Вес и габариты
Длина (мм)	484
Высота (мм)	80
Ширина (мм)	92
Вес (грамм)	2960
Прочие
Производитель	Электрофарфор
Артикул	ЦБ-00002022
Бренд	Электрофарфор
Высота	0.08
Длина	0.484
Номинальная частота по	50 Гц
Номинальная частота с	50 Гц
Номинальное напряжение, В	10 кВ
Номинальный ток	40 А
Применение	Защита распределительного устройства
Род тока	Переменный ток (AC)
Ширина	0.092
