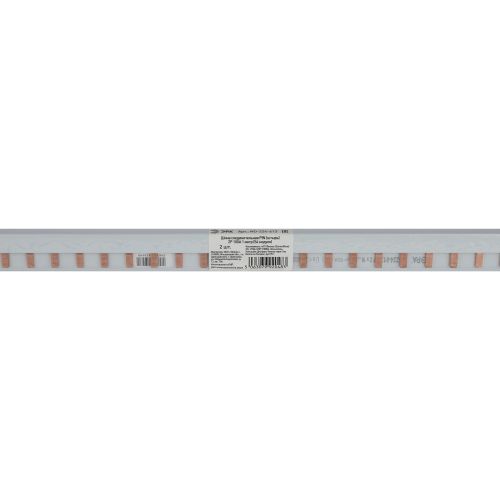

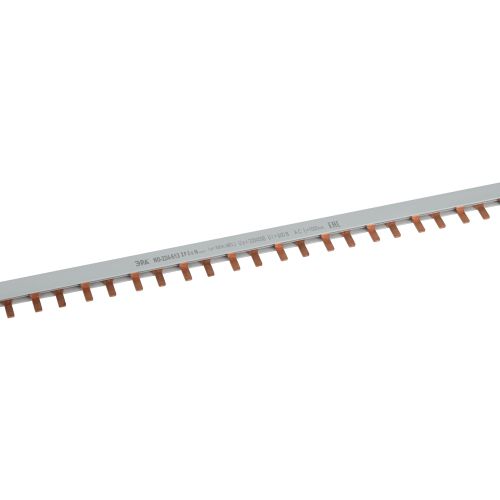

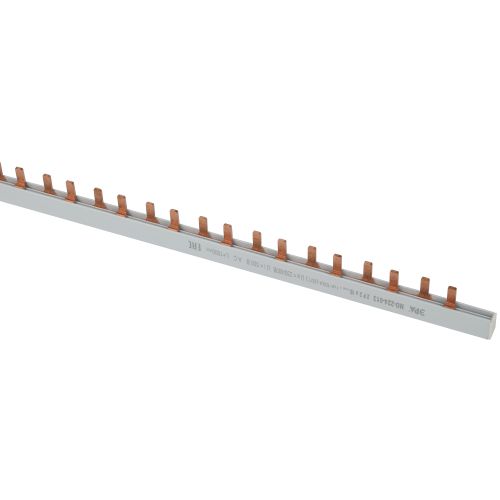

Шина соединительная PIN (штырь) 2п 100А 1м 54мод. Эра Б0067362

Шины соединительные "Гребёнки" представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения.
Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю.

Являются альтернативой перемычкам из провода и позволяют:
- сократить количество проводников в щитке до минимума,
- сэкономить пространство и без особых усилий размещать новые элементы,
- обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины).
При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Параметры:
- Тип электрического подключения: Штырь (PIN)
- Количество фаз: 2
- Количество модулей: 54
- Размер шага: 18 мм
- Поперечное сечение: 16 мм2
- Iu = 100 А (50°С)
- Ue = 230/400 В
- Длина: 1000 мм

Особенности конструкции:
- На корпусе изделия лазерной гравировкой нанесены технические характеристики.
- Токоведущая часть изготовлена из электротехнической меди марки М1.
- На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата.
- Материал изолированного корпуса не поддерживает горение.
