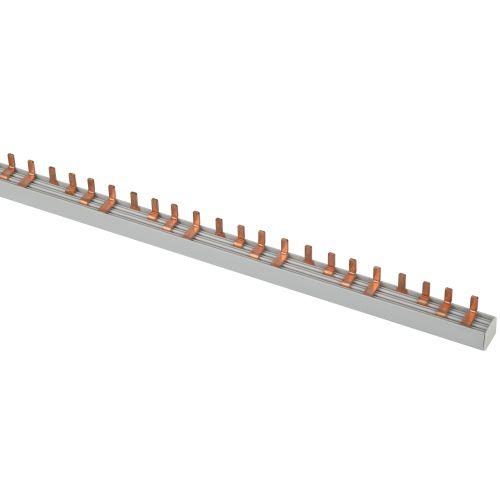

Шина соединительная PIN (штырь) 4п 100А 1.1м 56мод. Эра Б0067459

Шина соединительная PIN (штырь) 4п 100А 1.1м 56мод. Эра Б0067459

Описание товара

Шины соединительные "Гребёнки" представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения.
Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю.

Являются альтернативой перемычкам из провода и позволяют:
- сократить количество проводников в щитке до минимума,
- сэкономить пространство и без особых усилий размещать новые элементы,
- обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины).
При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Параметры:
- Тип электрического подключения: Штырь (PIN)
- Количество фаз: 4
- Количество модулей: 56
- Размер шага: 18 мм
- Поперечное сечение: 16 мм2
- Iu = 100 А (50°С)
- Ue = 230/400 В
- Длина: 1030 мм

Особенности конструкции:

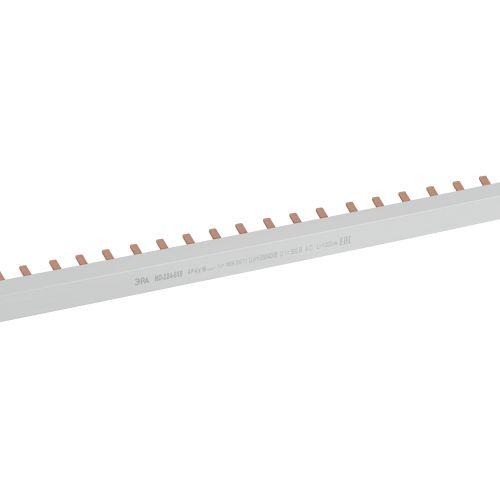

- На корпусе изделия лазерной гравировкой нанесены технические характеристики.
- Токоведущая часть изготовлена из электротехнической меди марки М1.
- На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата.
- Материал изолированного корпуса не поддерживает горение.

Характеристики

Вес и габариты
Длина (мм)	1020
Высота (мм)	20
Ширина (мм)	30
Вес (грамм)	1000
Прочие
Производитель	Эра
Артикул	Б0067459
Бренд	Эра
Величина шага	18 мм
Высота	0.02
Длина	1.02
Длина, мм	1030 мм
Изолированный	Да
Исполнение электрического соединения	Штырь
Кол-во штук в упаковке	1
Количество полюсов	56
Количество фаз	4
Максимальное номинальное рабочее напряжение Ue	400 В
Номинальный ток длительной нагрузки Iu	100 А
Поперечное сечение	16 кв.мм
Ширина	0.03
