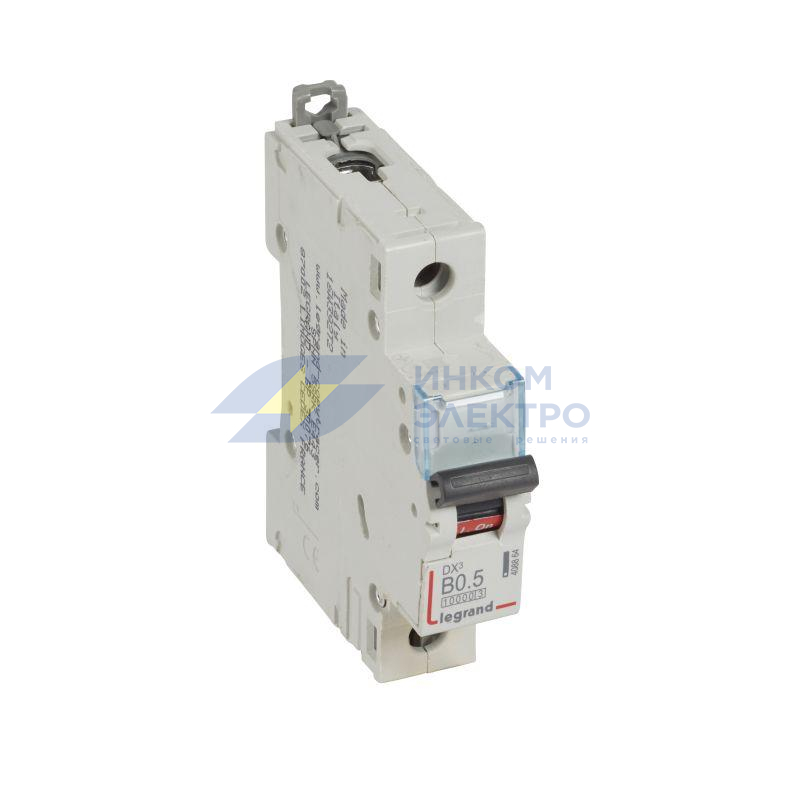

Модульный автомат 1п B 0.5А 16кА DX3 10000 1мод. 230/400В Leg 408864

Модульный автомат 1п B 0.5А 16кА DX3 10000 1мод. 230/400В Leg 408864

Описание товара

• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.

• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	30
Ширина (мм)	90
Вес (грамм)	140
Прочие
Марка/Серия	DX3
Производитель	Legrand
Артикул	408864
Бренд	Legrand
Высота	0.03
Глубина монтажа, установки, мм	44 мм
Длина	0.1
Для скрытого монтажа	Да
Количество защищенных полюсов	1
Количество полюсов	1
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	16 кА
Номинальная отключающая способность в соответствии с EN 60898, кА	10 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	230 В
Номинальный ток	0.5 А
Род тока	Переменный ток (AC)
С коммутируемым нейтральным проводником	Нет
Сечение многопроволочного гибкого проводника по	25 кв.мм
Сечение многопроволочного гибкого проводника с	1.5 кв.мм
Сечение однопроволочного проводника по	35 кв.мм
Сечение однопроволочного проводника с	1.5 кв.мм
Степень загрязнения	2
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Характеристика срабатывания	B
Частота	50 Гц
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.09
Ширина в числах модульных расстояний	1

Аналогичные товары (8)

Сертификаты

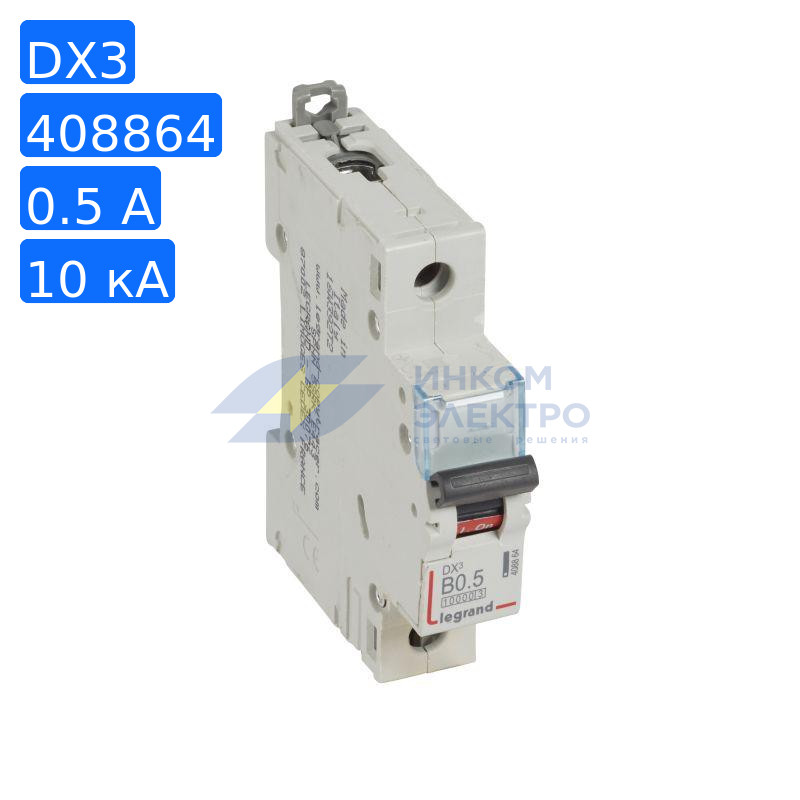

element_161040.jpg JPG-ричконтент, 62.32 КБ

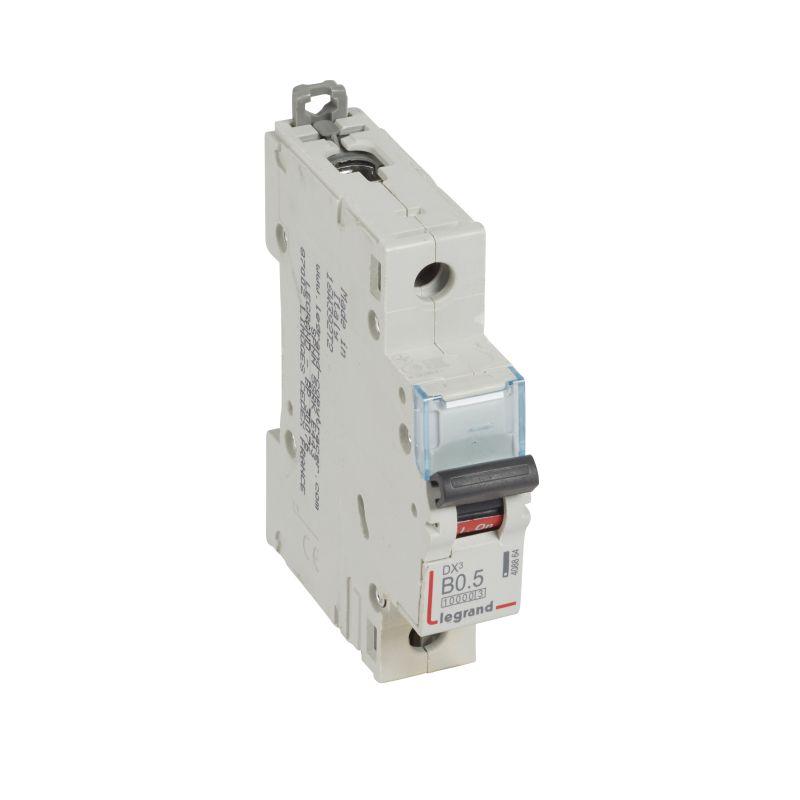

408864_1.jpeg Стоковое изображение, 24.28 КБ
