Главная страница
•
Каталог
•
Низковольтное и промышленное электрооборудование
•
Низковольтное оборудование
•
Выключатель автоматический модульный
•
Выключатель автоматический модульный
•

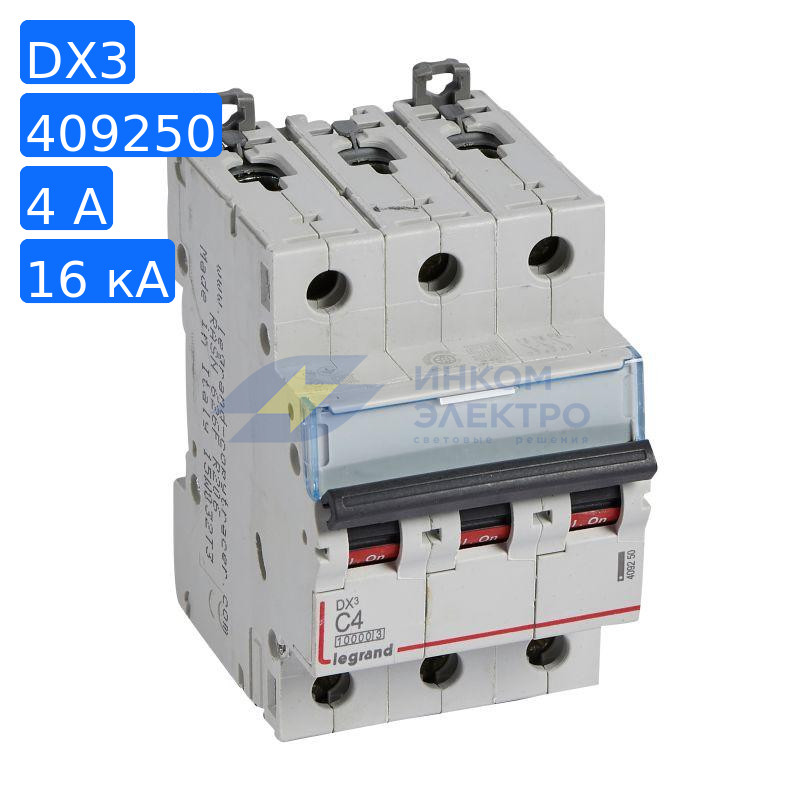

Модульный автомат 3п C 4А 16кА DX3 10000 3мод. 400В Leg 409250

Модульный автомат 3п C 4А 16кА DX3 10000 3мод. 400В Leg 409250

Описание товара

• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.

• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	80
Ширина (мм)	80
Вес (грамм)	400
Прочие
Марка/Серия	DX3
Производитель	Legrand
Артикул	409250
Бренд	Legrand
Высота	0.08
Глубина монтажа, установки, мм	44 мм
Длина	0.1
Для скрытого монтажа	Да
Кол-во штук в упаковке	1
Количество защищенных полюсов	3
Количество полюсов	3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	16 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	32 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В	16 кА
Номинальная отключающая способность в соответствии с EN 60898, кА	16 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	400 В
Номинальный ток	4 А
Род тока	Переменный ток (AC)
С коммутируемым нейтральным проводником	Нет
Сечение многопроволочного гибкого проводника по	25 кв.мм
Сечение многопроволочного гибкого проводника с	1.5 кв.мм
Сечение однопроволочного проводника по	35 кв.мм
Сечение однопроволочного проводника с	1.5 кв.мм
Степень загрязнения	2
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Характеристика срабатывания	C
Частота	50 Гц
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.08
Ширина в числах модульных расстояний	3
