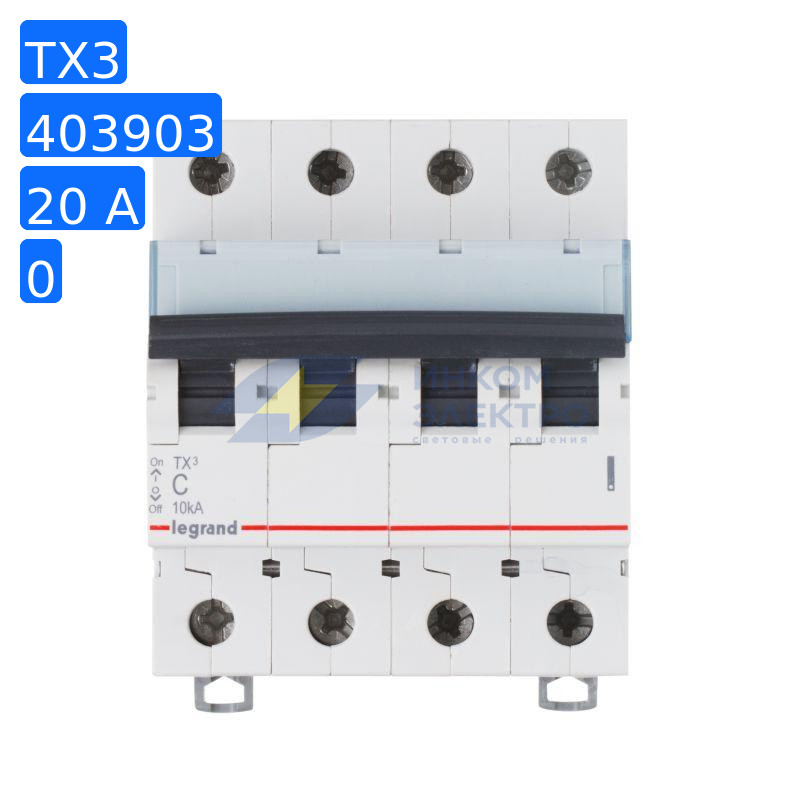

Модульный автомат 4п B 20А 10кА TX3 6000 4мод. 400В Leg 403903

Модульный автомат 4п B 20А 10кА TX3 6000 4мод. 400В Leg 403903

Описание товара

• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.

• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие

Характеристики

Прочие
Марка/Серия	TX3
Производитель	Legrand
Артикул	403903
Бренд	Legrand
Высота	0.
Глубина монтажа, установки, мм	44 мм
Длина	0.
Для скрытого монтажа	Да
Кол-во штук в упаковке	1
Количество защищенных полюсов	3
Количество полюсов	4
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	16 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В	10 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	400 В
Номинальный ток	20 А
Род тока	Переменный ток (AC)
С коммутируемым нейтральным проводником	Да
Степень загрязнения	2
Степень защиты IP	IP20
Характеристика срабатывания	B
Частота	50 Гц
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.
Ширина в числах модульных расстояний	4
