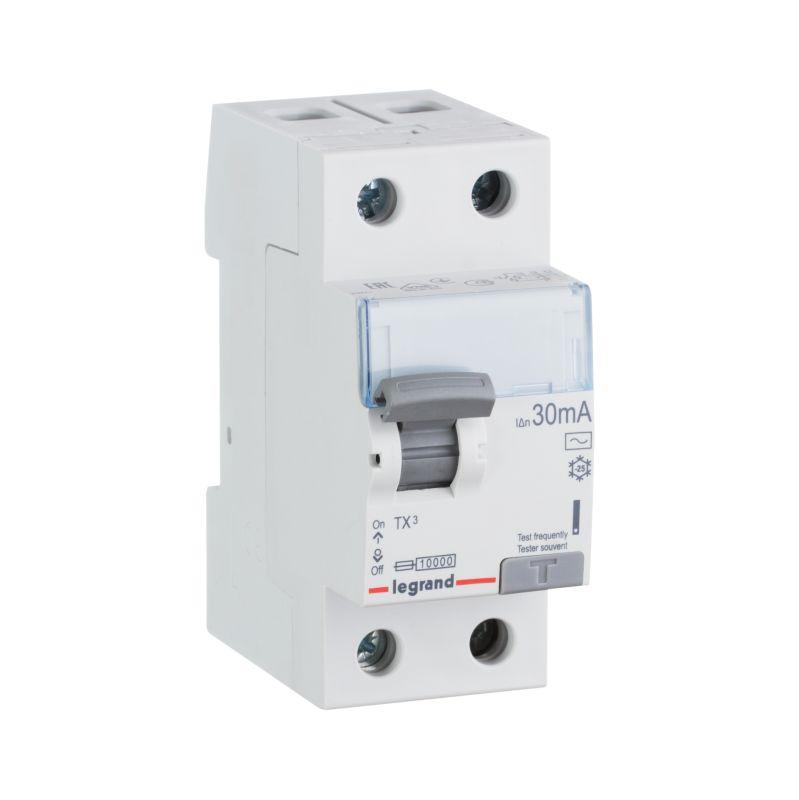

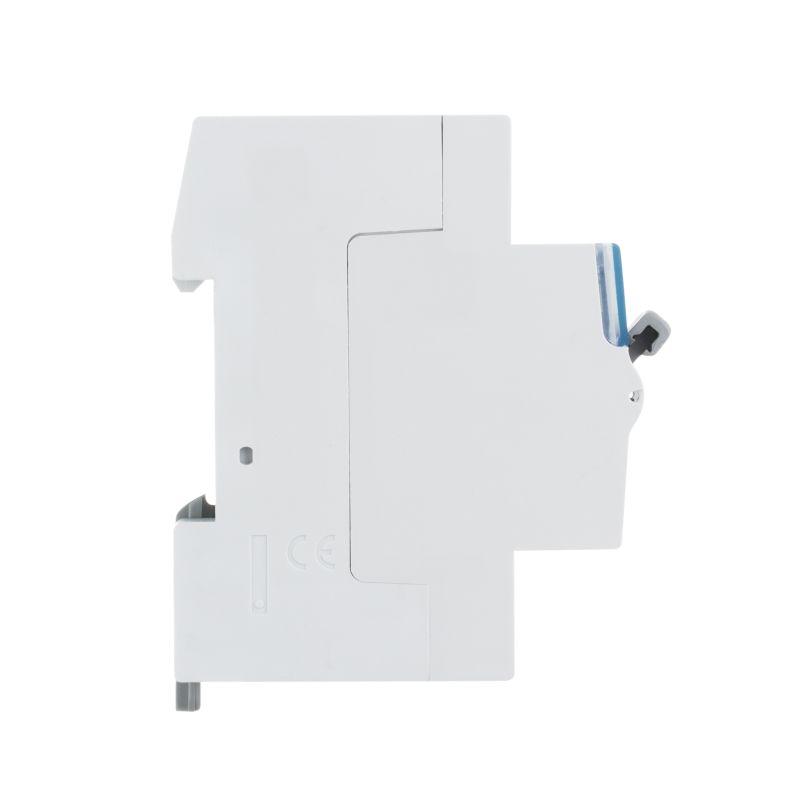

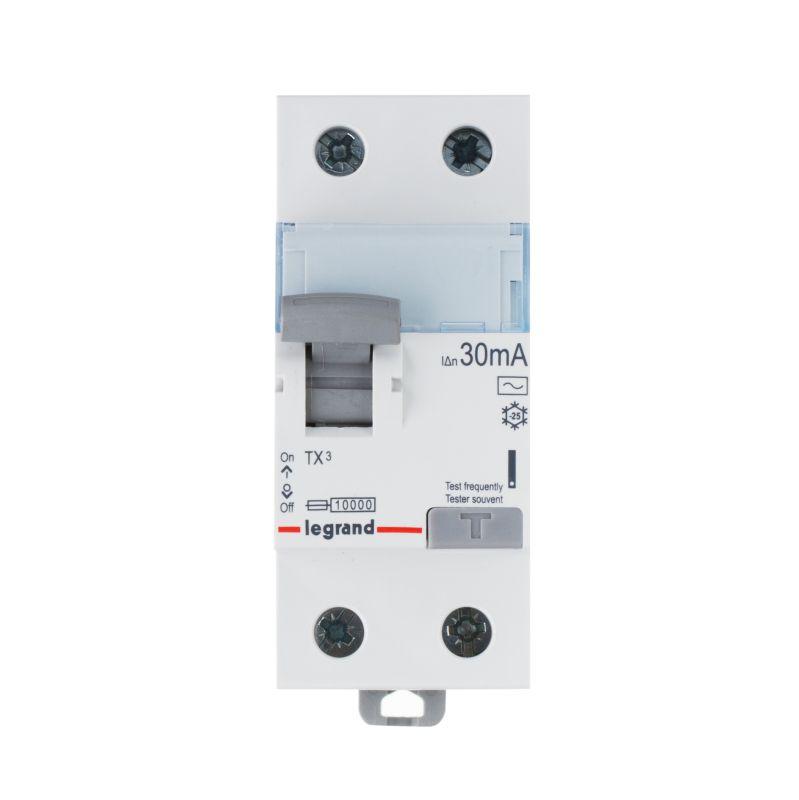

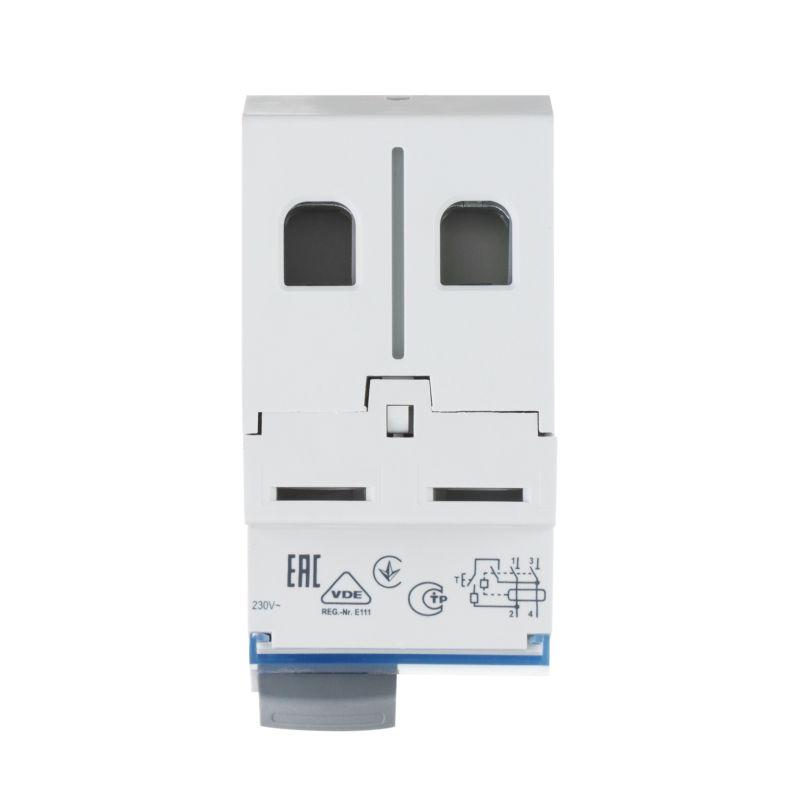

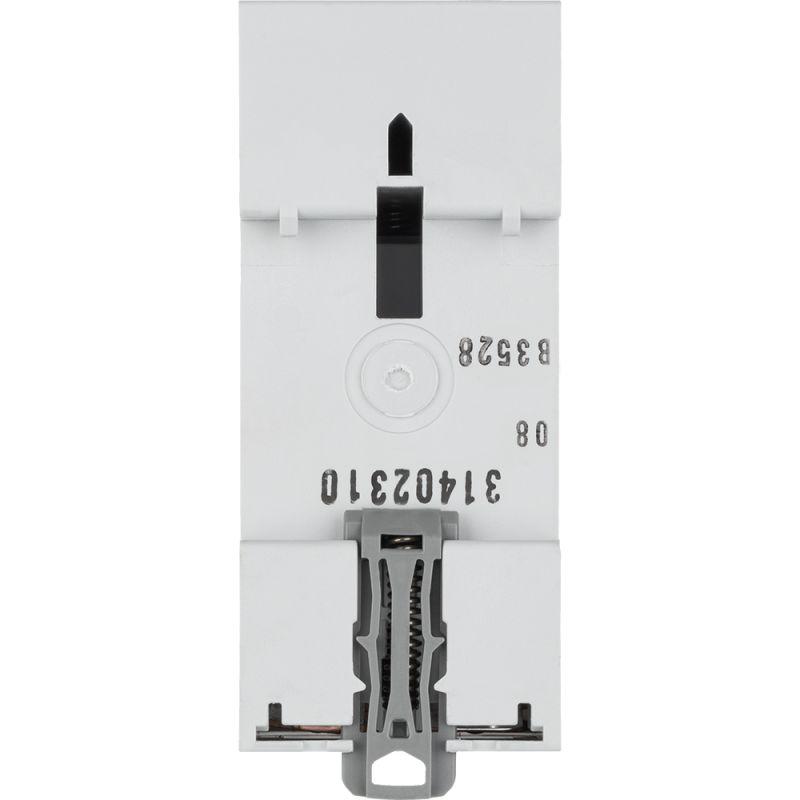

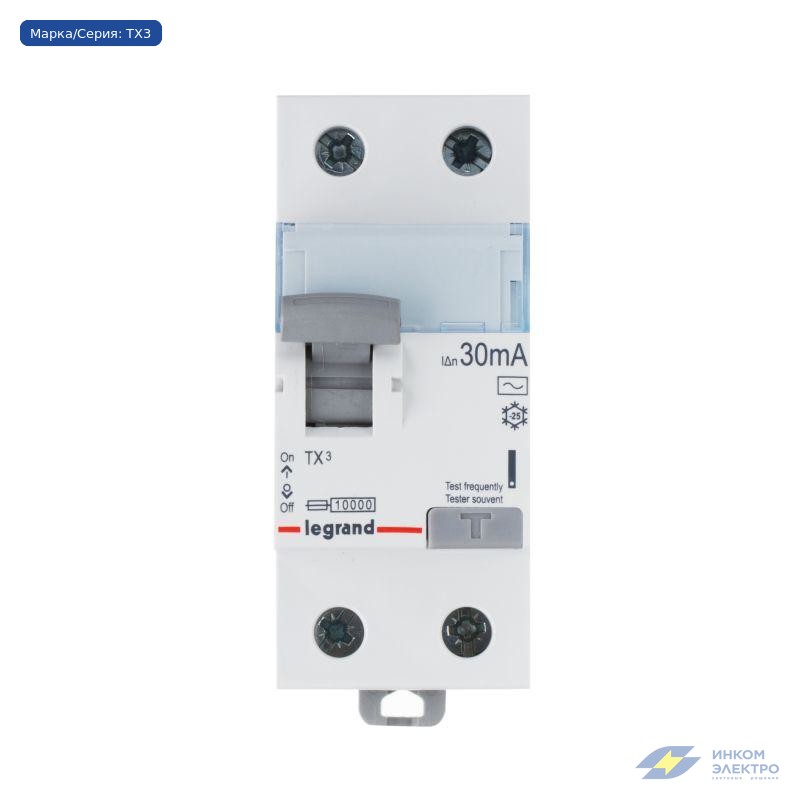

УЗО двухполюсное 25А 30мА тип AC TX3 ИЭК Leg 403000

УЗО двухполюсное 25А 30мА тип AC TX3 ИЭК Leg 403000

Описание товара

• НАЗНАЧЕНИЕ Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях • ОБЛАСТЬ ПРИМЕНЕНИЯ Применяются для установки в офисных, торговых, складских и жилых помещениях. • ПРИНЦИП ДЕЙСТВИЯ При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи. • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ В стандартную комплектацию входит само изделие

Характеристики

Вес и габариты
Длина (мм)	85
Высота (мм)	37
Ширина (мм)	109
Вес (грамм)	200
Прочие
Марка/Серия	TX3
Производитель	Legrand (группа IEK)
Артикул	403000
Бренд	Legrand (группа IEK)
Возможна дополнительная комплектация	Нет
Высота	0.037
Глубина монтажа, установки, мм	60.9 мм
Длина	0.085
Кол-во штук в упаковке	1
Количество полюсов	2
Номинальная отключающая способность	6 кА
Номинальная отключающая способность в соответствии с EN 60898, кА	6 кА
Номинальная предельная наибольшая отключающая способность (Icw), кА	10 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	250 В
Номинальное напряжение, В	250 В
Номинальный ток	25 А
Номинальный ток утечки, А	0.03 мА
Регулировка тока утечки	Нет
Регулируемое время задержки	Нет
С кратковременной задержкой отключения	Нет
С устройством блокировки	Нет
Селективная защита	Нет
Сечение многопроволочного гибкого проводника по	35 кв.мм
Сечение многопроволочного гибкого проводника с	10 кв.мм
Сечение однопроволочного проводника по	50 кв.мм
Сечение однопроволочного проводника с	16 кв.мм
Способ монтажа	DIN-рейка
Степень загрязнения	2
Степень защиты IP	IP20
Строительный размер (в соответствии с DIN 43880)	1
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Тип по току утечки	Переменный ток (AC)
Устойчивость к импульсам тока	4 кА
Частота	50 Гц
Ширина	0.109
Ширина в числах модульных расстояний	2
