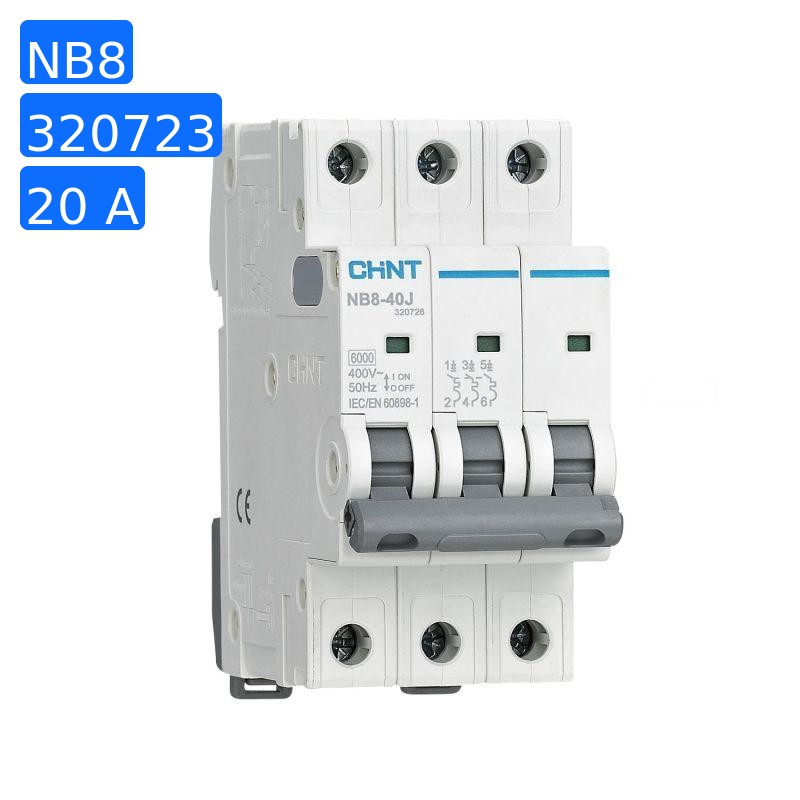

Автомат 3п 20А 6кА NB8-40J х-ка C (R) CHINT 320723

Автомат 3п 20А 6кА NB8-40J х-ка C (R) CHINT 320723

Описание товара

Модульные автоматические выключатели серии NB8-40J предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Автоматические выключатели серии NB8-40J имеют ширину полюса 13,5 мм и рекомендованы для установки в щитах с небольшими габаритными размерами и местах установки оборудования с ограниченным объемом.

Основные характеристики:
Номинальный ток – от 1 А до 40 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 6000 А (В, C); 4500 А (D)
Механическая износостойкость – 15000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 13,5 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, гребенчатой шиной
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NB8-40J дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.

Характеристики

Вес и габариты
Длина (мм)	85
Высота (мм)	40
Ширина (мм)	70
Вес (грамм)	257
Прочие
Марка/Серия	NB8
Производитель	CHINT
Артикул	320723
Бренд	CHINT
Высота	0.04
Длина	0.085
Кол-во штук в упаковке	1
Количество защищенных полюсов	3
Количество полюсов	3
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	400 В
Номинальный ток	20 А
Род тока	Переменный ток (AC)
Степень загрязнения	3
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-35 град.C
Характеристика срабатывания	C
Частота	50 Гц
Частота по	50 Гц
Частота с	50 Гц
Ширина	0.07
Ширина в числах модульных расстояний	2.25
