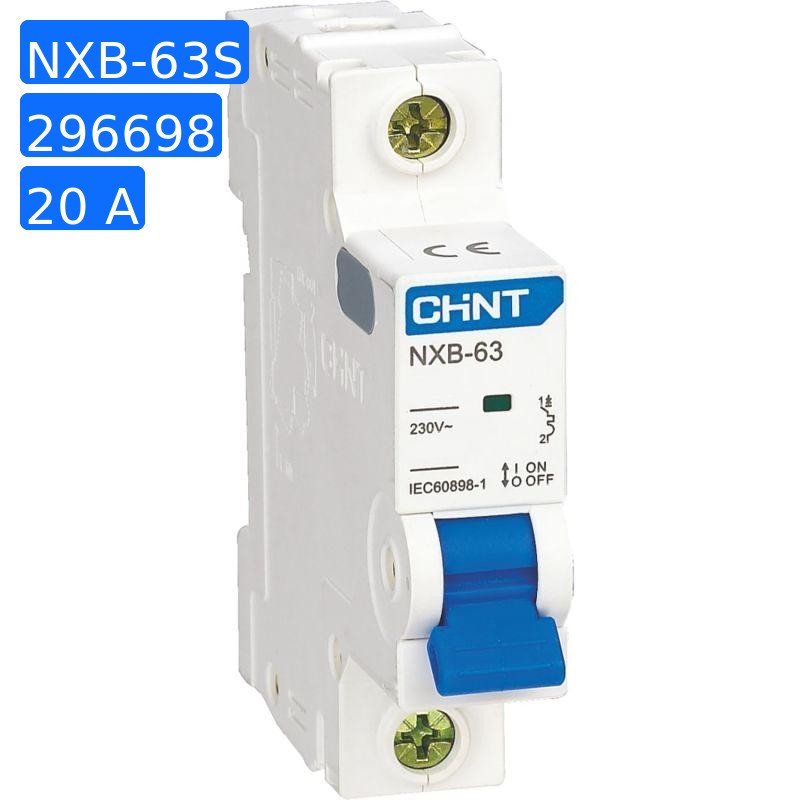

Модульный автомат 1п B 20А 4.5кА NXB-63S (R) CHINT 296698

Модульный автомат 1п B 20А 4.5кА NXB-63S (R) CHINT 296698

Описание товара

Модульные автоматические выключатели серии NXB-63S предназначены для применения в сетях переменного тока напряжением 240/415 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых и общественных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.

Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – B, C, D
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NXB-63S дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).

Характеристики

Вес и габариты
Длина (мм)	80
Высота (мм)	20
Ширина (мм)	75
Вес (грамм)	82
Прочие
Марка/Серия	NXB-63S
Производитель	CHINT
Артикул	296698
Бренд	CHINT
Высота	0.02
Длина	0.08
Кол-во штук в упаковке	1
Количество защищенных полюсов	1
Количество полюсов	1
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	4.5 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	230 В
Номинальный ток	20 А
Род тока	Переменный ток (AC)
Степень загрязнения	2
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	70 град.C
Температура окружающей среды при эксплуатации с	-35 град.C
Характеристика срабатывания	B
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.075
Ширина в числах модульных расстояний	1
