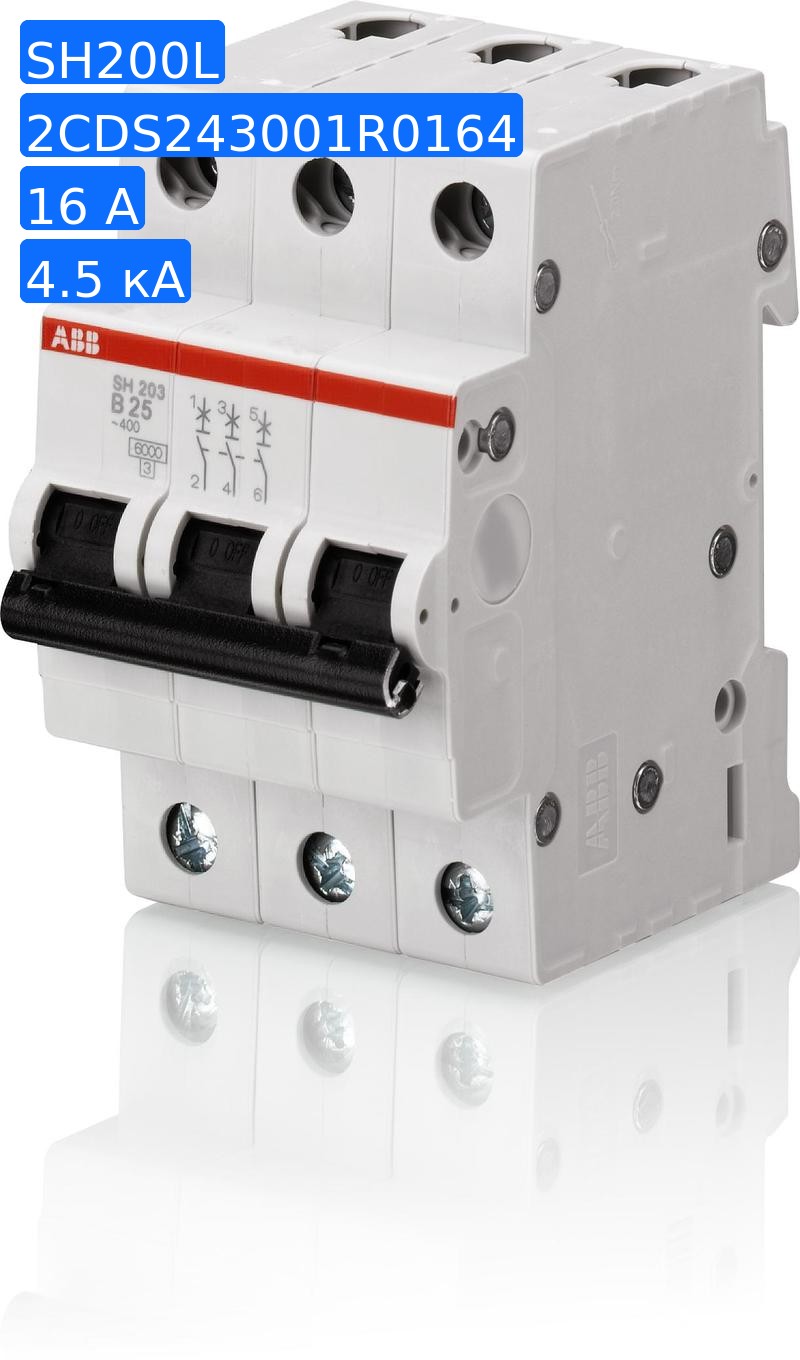

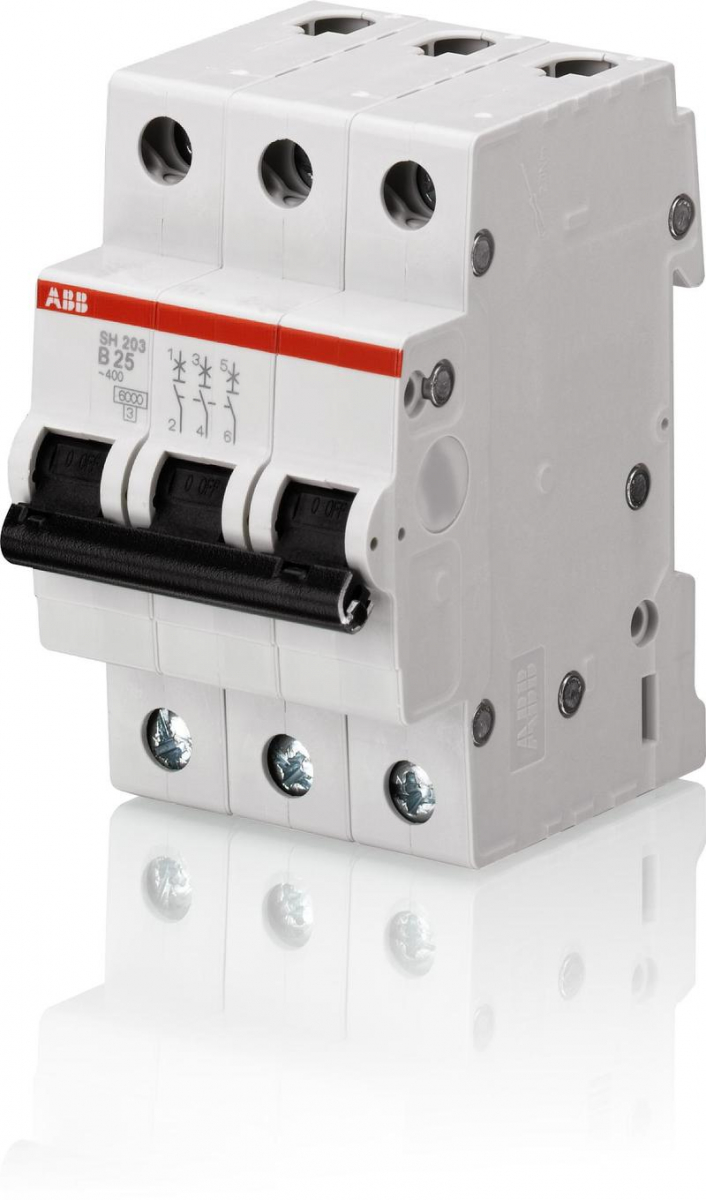

Модульный автомат 3п C 16А 4.5кА SH203L C16 ABB 2CDS243001R0164

Модульный автомат 3п C 16А 4.5кА SH203L C16 ABB 2CDS243001R0164

Описание товара

• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.

• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие

Характеристики

Вес и габариты
Длина (мм)	88
Высота (мм)	76
Ширина (мм)	53
Вес (грамм)	375
Прочие
Марка/Серия	SH200L
Производитель	ABB
Артикул	2CDS243001R0164
Бренд	ABB
Бренд наценки	ABB
Высота	0.076
Глубина монтажа, установки, мм	69 мм
Длина	0.088
Кол-во штук в упаковке	1
Количество защищенных полюсов	3
Количество полюсов	3
Номинальная отключающая способность в соответствии с EN 60898, кА	4.5 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	440 В
Номинальное напряжение, В	400 В
Номинальный ток	16 А
Род тока	Переменный ток (AC)
С коммутируемым нейтральным проводником	Нет
Сечение многопроволочного гибкого проводника по	16 кв.мм
Сечение многопроволочного гибкого проводника с	0.75 кв.мм
Сечение однопроволочного проводника по	25 кв.мм
Сечение однопроволочного проводника с	0.75 кв.мм
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	55 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Характеристика срабатывания	C
Частота	50 Гц
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.053
Ширина в числах модульных расстояний	3
Глубина монтажа, установки, мм	69 мм
Количество защищенных полюсов	3
Количество полюсов	3
Номинальное напряжение	400 В
Номинальный ток In	16 А
Род тока	Переменный ток (AC)
Сечение многопроволочного гибкого проводника по	16 кв.мм
Сечение многопроволочного гибкого проводника с	0.75 кв.мм
Сечение однопроволочного проводника по	25 кв.мм
Сечение однопроволочного проводника с	0.75 кв.мм
Степень защиты IP	IP20
Температура окружающей среды при эксплуатации с	(-) 25 град.C
Характеристика срабатывания	C
Ширина в числах модульных расстояний	3
