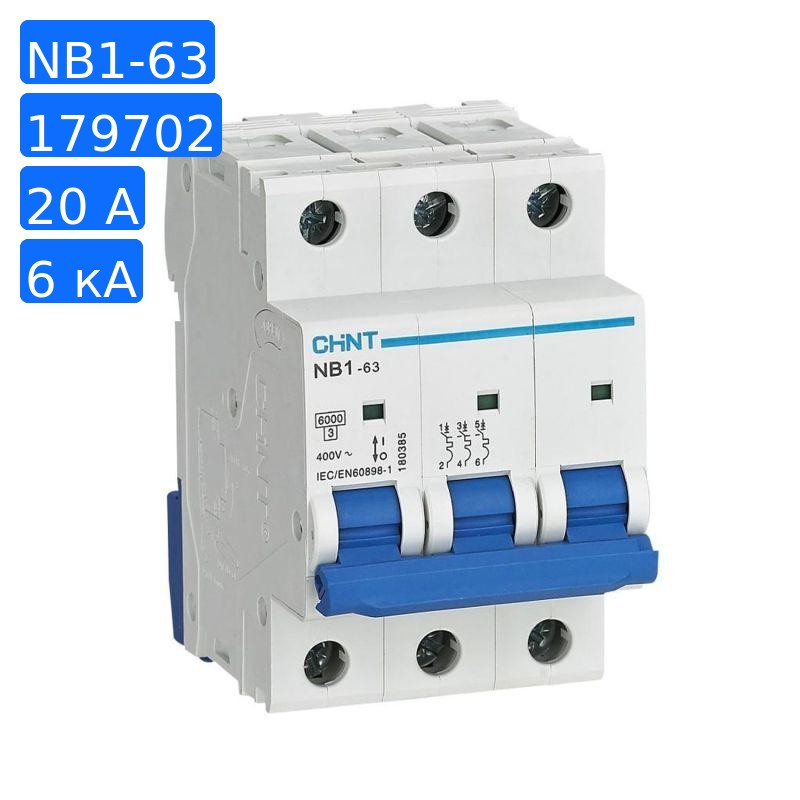

Модульный автомат 3п C 20А 6кА NB1-63 (R) CHINT 179702

Модульный автомат 3п C 20А 6кА NB1-63 (R) CHINT 179702

Описание товара

Автоматический выключатель NB1-63 широко используется в промышленных электрических сетях. Не менее популярны такие аппараты в гражданском строительстве. Устройство монтируется на DIN-рейку внутри электрического щита и служит для защиты потребителей электроэнергии и самой сети от токов перегрузки и токов КЗ. Срабатывание по току короткого замыкания соответствует характеристикам B, C и D. В конструкции выключателя предусмотрены специальные контакты, которые позволяют выполнить быстрое подключение шин типа PIN и FORK.

На лицевой стороне устройства имеется окошко цветовой индикации. Оно дает возможность понять в каком положении находятся контакты - замкнутом или разомкнутом. Модельный ряд включает в себя аппараты на номинальные токи от одного до 63 ампер с отключающей способностью 6 и 10 кА. При смыкании и размыкании контактов происходит безопасное гашение электрической дуги в специальном канале для деионизации и охлаждения газов, возникающих при коммутации

Преимущества:
- Высокое качество комплектующих
- Быстрый монтаж и надежность крепления
- 100% контроль качества сборки
- Международные сертификаты качества
- Индикация положения контактов

Электрическая износостойкость: 1500
Механическая износостойкость: 20000

Характеристики

Вес и габариты
Длина (мм)	80
Высота (мм)	75
Ширина (мм)	53
Вес (грамм)	338
Прочие
Марка/Серия	NB1-63
Производитель	CHINT
Артикул	179702
Бренд	CHINT
Высота	0.075
Глубина монтажа, установки, мм	77.8 мм
Длина	0.08
Кол-во штук в упаковке	1
Количество защищенных полюсов	3
Количество полюсов	3
На складе	56
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В	6 кА
Номинальная отключающая способность в соответствии с EN 60898, кА	6 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	400 В
Номинальный ток	20 А
Род тока	Переменный ток (AC)
С коммутируемым нейтральным проводником	Нет
Сечение многопроволочного гибкого проводника по	25 кв.мм
Сечение многопроволочного гибкого проводника с	1 кв.мм
Сечение однопроволочного проводника по	25 кв.мм
Сечение однопроволочного проводника с	1 кв.мм
Степень загрязнения	2
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	40 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Характеристика срабатывания	C
Частота	50 Гц
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.053
Ширина в числах модульных расстояний	3
