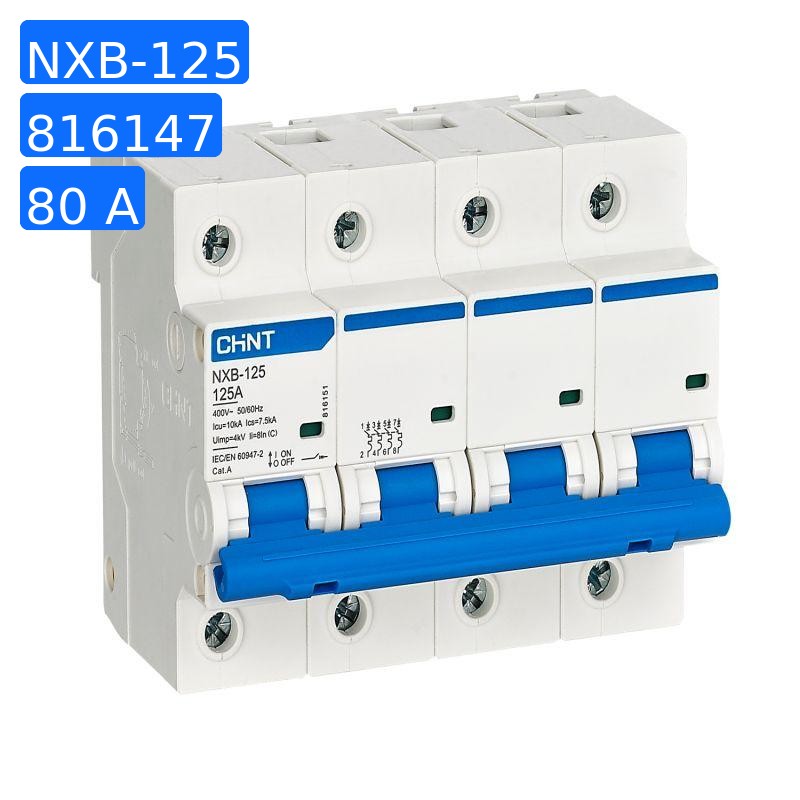

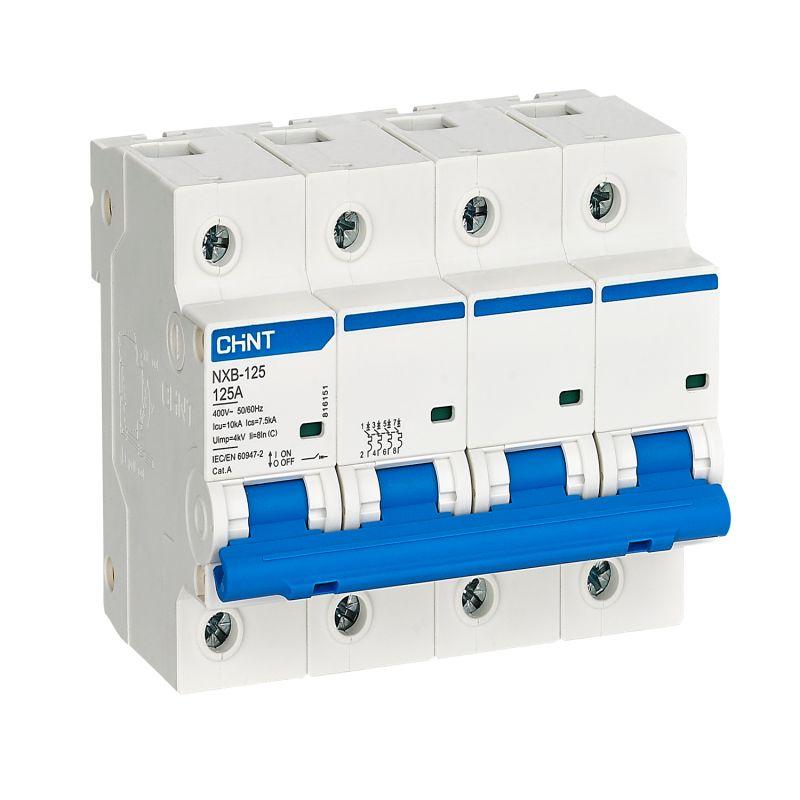

Модульный автомат 4п C 80А 10кА NXB-125 (R) CHINT 816147

Модульный автомат 4п C 80А 10кА NXB-125 (R) CHINT 816147

Описание товара

Модульные автоматические выключатели серии NXB-125 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.

Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P; 2P; 3P; 4P
Тип характеристики мгновенного срабатывания – C(8In–20%), D(12In–20%)
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX3-X3;
- сигнальный контакт аварийного срабатывания AL-X3;
- независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3).

Характеристики

Вес и габариты
Длина (мм)	90
Высота (мм)	100
Ширина (мм)	80
Вес (грамм)	650
Прочие
Марка/Серия	NXB-125
Производитель	CHINT
Артикул	816147
Бренд	CHINT
Высота	0.1
Длина	0.09
Кол-во штук в упаковке	1
Количество защищенных полюсов	4
Количество полюсов	4
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	10 кА
Номинальное импульсное напряжение	4 кВ
Номинальное напряжение изоляции Ui, В	500 В
Номинальное напряжение, В	400 В
Номинальный ток	80 А
Род тока	Переменный ток (AC)
Степень загрязнения	2
Степень защиты IP	IP20
Температура окружающей cреды при эксплуатации по	40 град.C
Температура окружающей среды при эксплуатации с	-25 град.C
Характеристика срабатывания	C
Частота по	60 Гц
Частота с	50 Гц
Ширина	0.08
Ширина в числах модульных расстояний	6
